H41W 法兰升降式止回阀 - 法兰止回阀_不锈钢法兰止回阀

H41W 法兰升降式止回阀结构特点

不锈钢升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升主超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。常用的不锈钢升降式止回阀材质分为301,304,316,316L,321等不锈钢材质。

H41W 法兰升降式止回阀标准与规范

设计标准	GB/T 12236 BS1868
结构长度	GB/T 12221
法兰连接尺寸	JB/T 79 HG20592
试验与检验	JB/T 9092 GB/T 13927
压力-温度	GB/T 12224 ASME B16.34

性能参数

序号	项目名称	项目名称
序号	项目名称	PN16	PN25	PN40	PN64
1	公称压力(MPa)	1.6	2.5	4	6.4
2	壳体强度试验压力 (MPa)	2.4	3.75	6	9.6
3	高压密封试验压力 (MPa)	1.76	2.75	4.4	7.04
4	常温下工作压力 (MPa)	≤1.6	≤2.5	≤4.0	≤6.4

产品规范

零件名称	材质名称
阀体	ZG08Cr18Ni9	ZG08Cr18Ni10	A351CF8	A351CF8M	A351CF3	A351CF3M
阀盖	ZG08Cr18Ni9	ZG08Cr18Ni10	A351CF8	A351CF8M	A351CF3	A351CF3M
阀板	ZG08Cr18Ni9	ZG08Cr18Ni10	A351CF8	A351CF8M	A351CF3	A351CF3M
密封面	本体	本体	本体	本体	本体	本体
阀杆	08Cr18Ni9	08Cr18Ni10	A182 F304	A182 F316	A182 F304L	A182 F316L
垫片	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
螺栓	08Cr18Ni9	08Cr18Ni10	A193 B8	A193 B8M	A193 B8M	A193 B8M
螺母	08Cr18Ni9	08Cr18Ni10	A1948	A1948M	A1948M	A1948M
使用温度	-46~200℃	-46~200℃	-46~200℃	-46~200℃	-46~200℃	-46~200℃
适用介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质

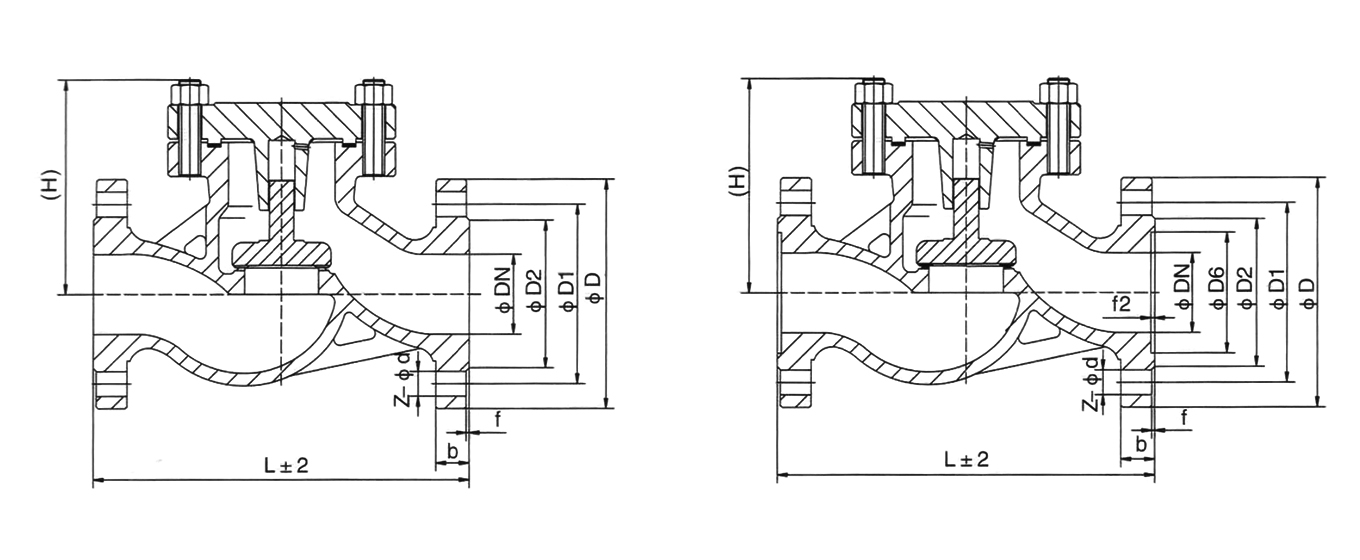

公称通径 DN	主要外形尺寸和连接尺寸(mm)							重量 (kg)
公称通径 DN	L	D	D1	D2	b	Z-φd	H	重量 (kg)
H41W-16P H41W-16R
15	130	96	65	45	14	4-14	77	3
20	150	105	75	55	14	4-14	77	4
25	160	115	85	65	14	4-14	80	5
32	180	135	100	78	16	4-18	85	7
40	200	145	110	85	16	4-18	95	9
50	230	160	125	100	16	4-18	105	10
65	290	180	145	120	18	4-18	120	20
80	310	195	160	135	20	8-18	130	30
100	350	215	180	155	20	8-18	140	39
125	400	245	210	185	22	8-18	155	50
150	480	280	240	210	24	8-23	180	70
200	300	335	295	265	26	12-23	215	161
250	730	405	355	320	32	12-25	260	251
300	850	460	410	375	34	12-25	315	395

续表

公称通径 DN	主要外形尺寸和连接尺寸(mm)							重量 (kg)
公称通径 DN	L	D	D1	D2	b	Z-φd	H	重量 (kg)
H41W-25PH41W-25R
15	130	95	65	45	16	4-14	100	3.4
20	150	105	75	55	16	4-14	105	5
25	160	115	85	65	16	4-14	120	5.7
32	180	135	100	78	18	4-18	130	9.1
40	200	145	110	85	18	4-18	135	11.8
50	230	160	125	100	20	4-18	149	14.4
65	290	180	145	120	22	8-18	160	23
80	310	195	160	135	22	8-18	169	30
100	350	230	190	160	24	8-23	194	44
125	400	270	220	188	28	8-25	222	65
150	480	300	250	18	30	8-25	255	99
200	600	360	310	278	34	12-25	305	190
250	730	425	370	332	36	12-30	355	315
300	850	485	430	390	40	16-30	410	450

续表

公称通径 DN	主要外形尺寸和连接尺寸(mm)								重量 (kg)
公称通径 DN	L	D	D1	D2	D6	b	Z-φd	H	重量 (kg)
H41W-40P H41W-40R
15	130	95	65	45	40	16	4- φ14	100	4
20	150	105	75	55	51	16	4- φ14	105	5.5
25	160	115	85	65	58	16	4- φ14	120	6
32	180	135	100	78	66	18	4- φ18	130	12
40	200	145	110	85	76	18	4- φ18	135	14
50	230	160	125	100	88	20	4- φ18	149	18
65	290	180	145	120	110	22	8- φ18	160	27
80	310	195	160	135	121	22	8- φ18	169	36
100	350	230	190	160	150	24	8- φ23	194	50
125	400	270	220	188	176	28	8- φ25	225	75
150	480	300	250	218	204	30	8- φ25	255	119
200	600	375	320	282	260	38	12- φ30	305	217
250	730	445	385	345	313	42	12- φ34	360	365
300	850	510	408	408	364	46	12- φ34	415	310
H41W-64P H41W-64R
15	170	105	75	55	40	20	4- φ14	100	7
20	190	125	90	68	51	22	4- φ18	110	11
25	210	135	100	78	58	24	4- φ18	125	13
32	230	150	110	82	66	24	4- φ23	140	14
40	260	165	125	95	76	24	4- φ23	168	20
50	300	175	135	105	88	26	4- φ23	170	23
65	340	200	160	130	110	28	8- φ23	188	37
80	380	210	170	140	121	30	8- φ23	205	46
100	430	250	200	168	150	32	8- φ25	230	68
125	500	295	240	202	176	36	8- φ30	230	89
150	550	340	280	240	204	38	.8- φ34	265	131
200	650	405	345	300	260	44	12- φ34	310	235
