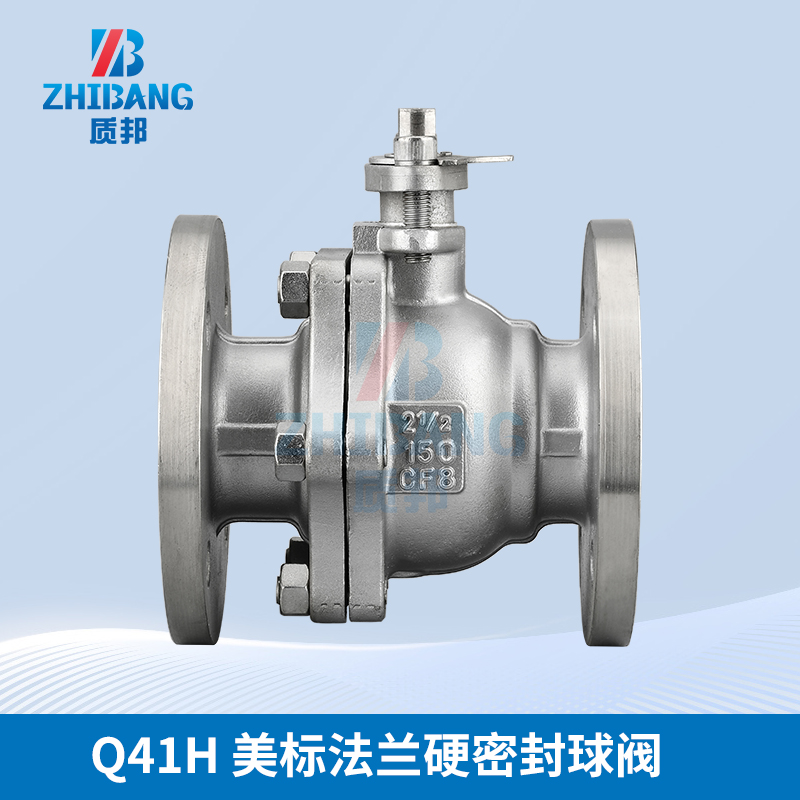

Q41H 美标法兰硬密封球阀
详细介绍

金属硬密封球阀是我公司开发的高性能阀门。阀座采用板簧加载的金属密封结构,在高温下启闭轻松。球体及阀座采用特殊硬化处理,密封面不擦伤。球阀具有双向密封功能。中小口径采用浮动球结构(DN15~200mm),大中口径采用固定球结构(DN125~500mm)。

Q41H 美标法兰硬密封球阀的产品结构特点:

1、金属硬密封高温球阀采用偏心结构,在关闭过程中,阀座与球体间的密封比压能迅速增加,从而确保了密封副的可靠密封。当阀门开启时,阀座与球体能迅速脱离,有效地减小了操作力矩,并使阀座表面与球面之间的控伤可能性降到最小。
2、金属硬密封浮动球阀采用了弹性加载结构,在正常关闭情况下确保了球体密封面与阀座密封之间的接触,在高温工况下,能有效补偿内件受热膨胀,避免因高温而导致的卡阻,适合于中小口径高温使用场合。
3、金属硬密封高温固定球阀除金属硬密封偏心球阀的偏心特点外,其它优点在此也具务,此外,它可双向使用,且不易在中腔沉积污物,根据用户工况条件,也可在中腔设置排污口。
4、金属硬密封高温球阀的球体表面采用特殊硬化处理,阀座整体用特种硬质材料或局部堆焊硬质材料,确保密封副之间的有合适的硬度差。
5、由于球体表面采用特殊的表面硬化处理,阀座采用堆焊硬质合金,所以在阀门的启闭过程中能很好经受介质冲刷,特别适合于固体颗粒和磨料介质。
6、除球体表面和阀座表面的特殊表面处理外,在其它密封材料方面采用柔性石墨、金属缠绕式垫片等,故能用于高温、高压工况,并具耐火烧功能。

Q41H 美标法兰硬密封球阀外形尺寸

美标(ANSI)150LB
in DN L D D1 D2 b t z-фd
1/2" 15 108 90 60.3 34.9 11.5 1.6 4-ф16
3/4" 20 117 100 69.9 42.9 13 1.6 4-ф16
1" 25 127 110 79.4 50.8 14.5 1.6 4-ф16
1 1/4" 32 140 115 88.9 63.5 16 1.6 4-ф16
1 1/2" 40 165 125 98.4 73 17.5 1.6 4-ф16
2" 50 178 150 120.7 92.1 19.5 1.6 4-ф19
2 1/2" 65 190 180 139.7 104.8 22.5 1.6 4-ф19
3" 80 203 190 152.4 127 24 1.6 4-ф19
4" 100 229 230 190.5 157.2 24 1.6 8-ф19
5" 125 356 255 215.9 185.7 24 1.6 8-ф22
6" 150 394 280 241.3 215.9 25.5 1.6 8-ф22
8" 200 457 345 298.5 269.9 29 1.6 8-ф22
10" 250 533 405 362 323.8 30.5 1.6 12-ф25
12" 300 610 485 431.8 381 32 1.6 12-ф25
14" 350 686 535 476.3 412.8 35 1.6 12-ф29
16" 400 762 595 539.8 469.9 37 1.6 16-ф29
美标(ANSI)300LB
in DN L D D1 D2 b t z-фd
1/2" 15 140 95 66.7 34.9 14.5 1.6 4-ф16
3/4" 20 152 115 82.6 42.9 16 1.6 4-ф19
1" 25 165 125 88.9 50.8 17.5 1.6 4-ф19
1 1/4" 32 178 135 98.4 63.5 19.5 1.6 4-ф19
1 1/2" 40 190 155 114.3 73 21 1.6 4-ф22
2" 50 216 165 127 92.1 22.5 1.6 8-ф19
2 1/2" 65 241 190 149.2 104.8 25.5 1.6 8-ф22
3" 80 282 210 168.3 127 29 1.6 8-ф22
4" 100 305 255 200 157.2 32 1.6 8-ф22
5" 125 381 280 235 185.7 35 1.6 8-ф22
6" 150 403 320 269.9 215.9 37 1.6 12-ф22
8" 200 502 380 330.2 269.9 41.5 1.6 12-ф25
10" 250 568 445 387.4 323.8 48 1.6 16-ф29
12" 300 648 520 450.8 381 51 1.6 16-ф32
14" 350 762 585 514.4 412.8 54 1.6 20-ф32
16" 400 838 650 571.5 469.9 57.5 1.6 20-ф35
美标(ANSI)600LB
in DN L D D1 D2 b t z-фd
1/2" 15 165 95 66.7 34.9 21 6.4 4-ф16
3/4" 20 190 115 82.6 42.9 23 6.4 4-ф19
1" 25 216 125 88.9 50.8 24 6.4 4-ф19
1 1/4" 32 229 135 98.4 63.5 27.5 6.4 4-ф19
1 1/2" 40 241 155 114.3 73 29 6.4 4-ф22
2" 50 292 165 127 92.1 32 6.4 8-ф19
2 1/2" 65 330 190 149.2 104.8 35 6.4 8-ф22
3" 80 356 210 168.3 127 38.5 6.4 8-ф22
4" 100 432 275 215.9 157.2 45 6.4 8-ф25
5" 125 508 330 266.7 185.7 51.5 6.4 8-ф29
6" 150 559 355 292.1 215.9 54.5 6.4 12-ф29
8" 200 660 420 349.2 269.9 62 6.4 12-ф32
10" 250 787 510 431.8 323.8 70 6.4 16-ф35
12" 300 838 560 489 381 73.5 6.4 20-ф35
14" 350 889 605 527 412.8 76.5 6.4 20-ф39
