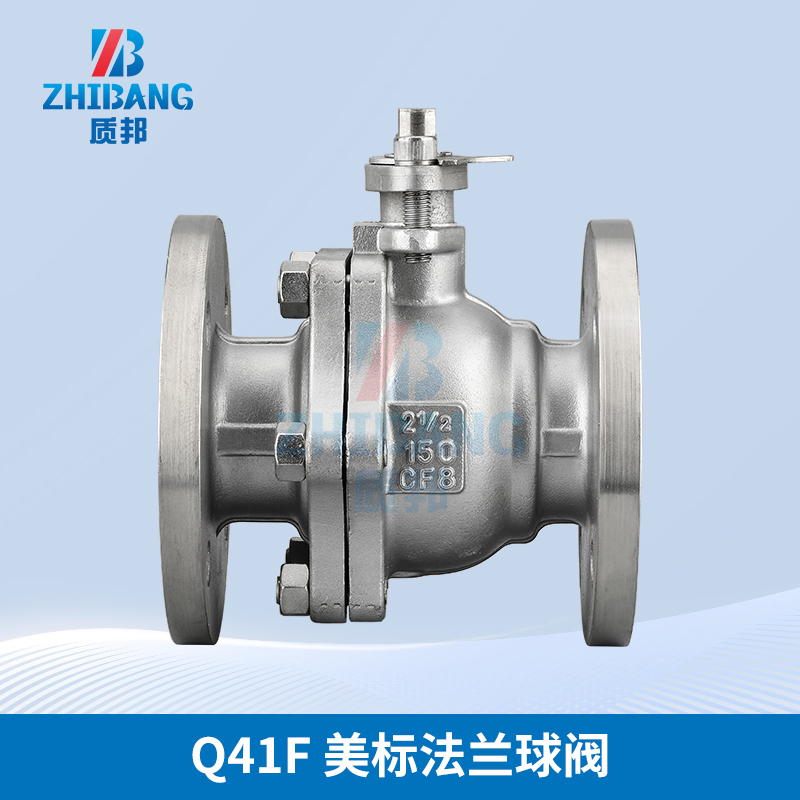

Q41F 美标法兰球阀特点:
1、全通径，浮动/固定球
2、 中法兰螺栓连接
3、 防冲出阀杆
4、 防火防静电结构
5、 美标结构改进型
6、 启闭定位机构
7、 蜗轮操作选配
8、 标准法兰连接
Q41F 美标法兰球阀产品规范
| 产品规范 | 设计规范 | 结构长度 | 连接法兰 | 试验与检验 | 产品标识 | 供货规范 |
| API600 | ANSI B16.10 | ANSI B16.5 | AP1598 | MSS SP-25 | API608 | |
| API6D | API6D | API6D | API6D | API6D |
主要零部件材料
| 零件名称 | 零部件材料 | ||||||
| 阀门/阀盖 | A216-WCB | A105 | A352-LC8 | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
| 球体 | A182-F304 | A182-F304 | A182-F304 | A182-F304 | A182-F316 | A182-F304L | A182-F316L |
| 阀杆 | A182-F6a | A182-AF6a | A182-F6a | A182-F304 | A182-F316 | A182-F304 | A182-F316L |
| 阀座 | A105 | A182-F304 | A182-F316 | A182-F304 | A182-F316L | ||
| 密封圈 | PTFE | R.PTFE | |||||
| 填料 | 聚四氟乙稀 | 聚四氟乙稀 | |||||
| 垫片 | 18-8柔性石墨+聚四氟乙稀 | ||||||
| 螺栓 | A193-B8 | A193-B8M | |||||
| 适用温度 | -29~121℃ | -40~121℃ | -40~121℃ | -40~121℃ | |||
| 适用介质 | 水、油品、蒸汽 | 硝酸类 | 酸酸类 | ||||

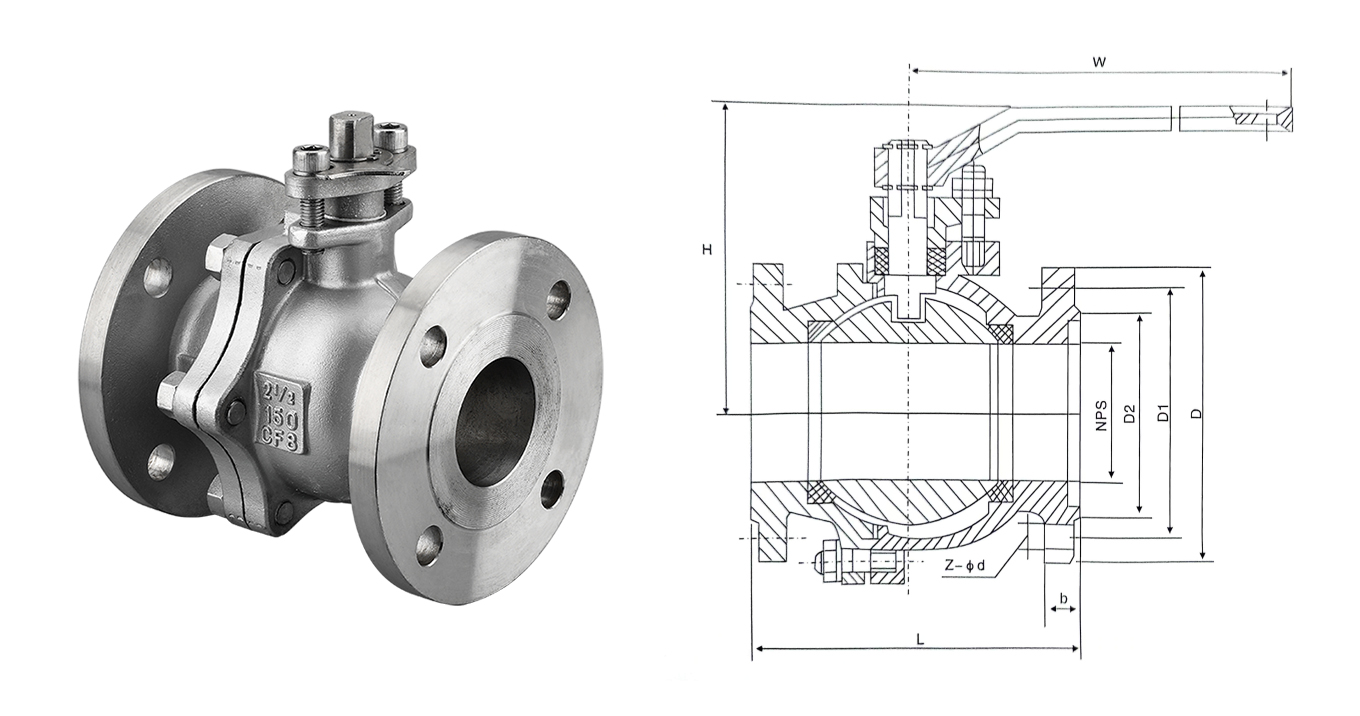

主要外形和连接尺寸
| 产品规范 | NPS | DN | Class 150Lb | WT (kg) |
|||||||
| in | mm | L | D | D1 | D2 | b | Z- φd | H | W | ||
| Q41F-150Lb Q41F-150LbP Q341F-150Lb Q341F-150LbP Q641F-150Lb Q641F-150LbP Q9841F-150Lb Q9B41F-150LbP |
1/2" | 15 | 108 | 89 | 60.5 | 35 | 11.2 | 4- φ15.8 | 55 | 125 | 2.3 |
| 3/4" | 20 | 117 | 98 | 70 | 43 | 12.7 | 4- φ15.8 | 55 | 125 | 3 | |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 14.3 | 4- φ15.8 | 70 | 160 | 4.5 | |
| 1¼" | 32 | 140 | 117 | 89 | 64 | 15.7 | 4- φ15.8 | 75 | 160 | 5.5 | |
| 1½" | 40 | 165 | 127 | 98.5 | 73 | 17.5 | 4- φ15.8 | 90 | 190 | 7 | |
| 2" | 50 | 178 | 152 | 120.5 | 92 | 19.1 | 4- φ19 | 104 | 350 | 9.5 | |
| 2½" | 65 | 190 | 178 | 139.5 | 105 | 22.3 | 4- φ19 | 153 | 400 | 15 | |
| 3" | 80 | 203 | 190 | 152.5 | 127 | 23.9 | 4- φ19 | 187 | 489 | 19 | |
| 4" | 100 | 229 | 229 | 190.5 | 157 | 23.9 | 8- φ19 | 206 | 500 | 33 | |
| 5° | 125 | 356 | 254 | 216 | 186 | 23.9 | 8- φ22.2 | 244 | 600 | 58 | |
| 6" | 150 | 394 | 279 | 241.5 | 216 | 25.4 | 8- φ22.2 | 252 | 600 | 93 | |
| 8" | 200 | 457 | 343 | 298.5 | 270 | 28.5 | 8- φ22.2 | 283 | 735 | 160 | |
| 10" | 250 | 533 | 406 | 362 | 324 | 30.2 | 12- φ25.4 | 345 | 800 | 200 | |
