手动法兰球阀启闭件(球体)由阀杆驱动，绕球阀轴旋转。也可用于流体的调节和控制，其中硬密封V型球阀的V型球芯与堆焊硬质合金的金属阀座剪切力强，特别适用于含纤维、微固体颗粒等介质。多通球阀不仅可以灵活控制介质的合流、分流和流向切换，还可以关闭任何通道连接另外两个通道。这种阀门通常应该水平安装在管道中。球阀按驱动方式分为气动球阀、电动球阀和手动球阀。

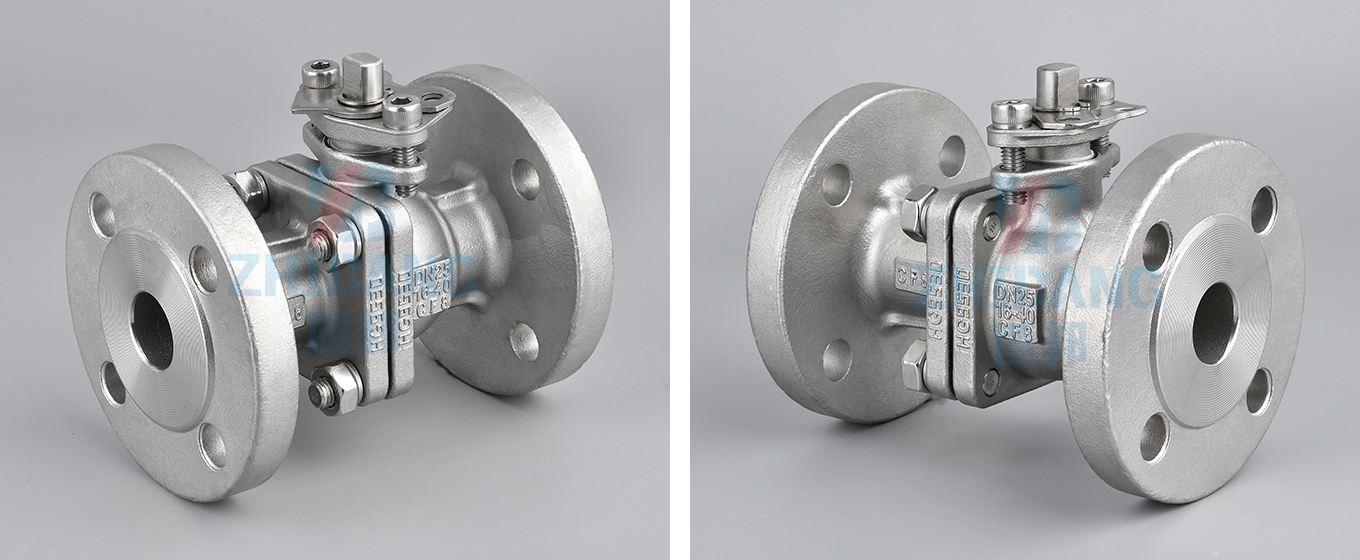

Q41F硅溶胶化工部国标法兰球阀产品特点

1、流体阻力小、球阀是一切阀类中流体阻力较小的一种，即使是缩径球阀，其流体阻力也适当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长时间操作平稳灵敏。
3、阀座密封性能好，采用聚四氟乙烯等弹性资料制成的密封圈，结构易于密封，而且球阀的阀封才能跟着介质压力的增高而增大。
4、阀杆密封牢靠，因为阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易损坏，且密封才能跟着介质的压力增高而增大。
5、因为聚四氟乙烯等资料具有杰出的自润滑性，与球阀的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶避免阀杆喷出，如火灾构成阀杆密封损坏，凸阶与阀体间还可构成金属触摸，保证阀杆密封。
7、 防静电功用：在球体、阀杆、阀体之间设置弹簧，能将开关过程发生的静电导出。

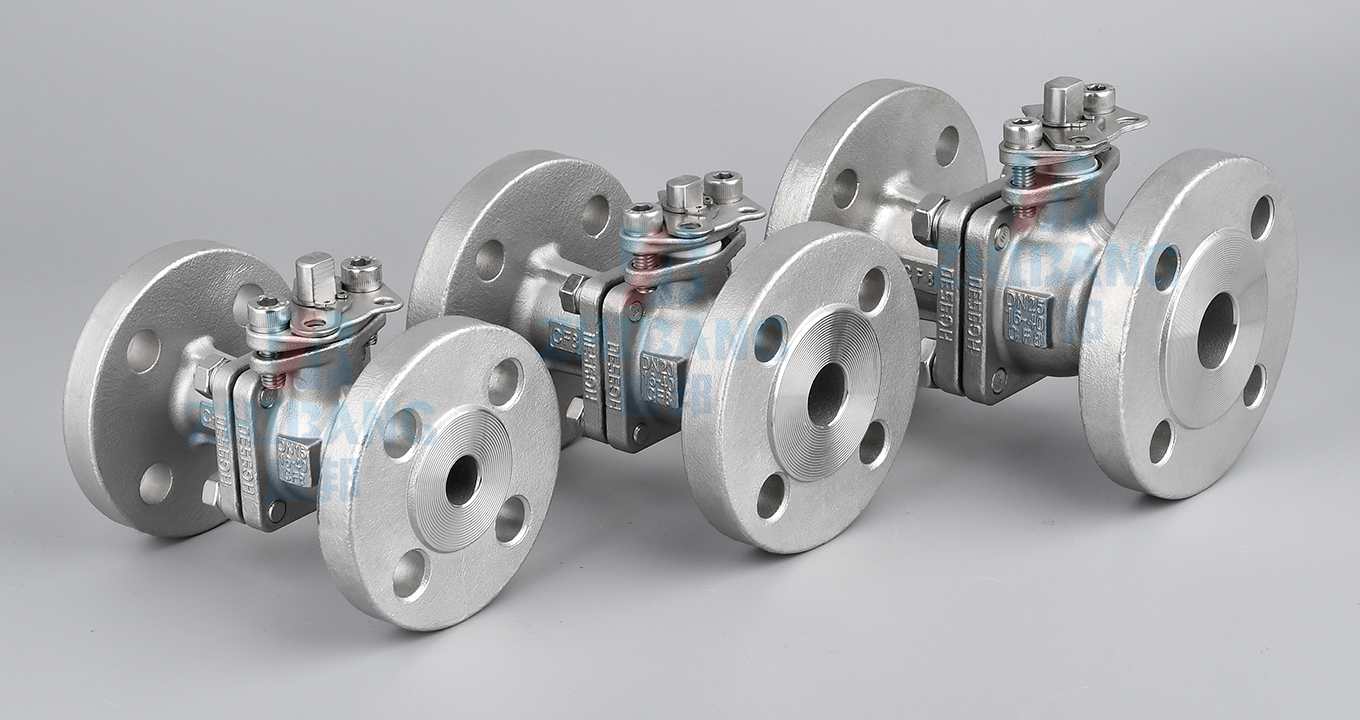

Q41F硅溶胶化工部国标法兰球阀产品优势

1、耐磨性;由于硬密封球阀的阀芯为合金钢喷焊，密封圈为合金钢堆焊，开关时硬密封球阀不会磨损太大(硬度系数为65-70)
2、密封性能好;由于硬密封球阀的密封是人工研磨的，直到阀芯与密封圈完全一致。所以他的密封性能是可靠的。
3、开关轻;由于硬密封球阀的密封圈底部使用弹簧将密封圈与阀芯紧密连接，当外力超过弹簧的预紧力时，开关非常轻。
4、使用寿命长：已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等部门，以及人们的日常生活。

注意事项

(1) 拆卸分解操作前，必须先查明球阀上下游管道的压力。
(2) 非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。
(3) 法兰上的螺栓必须对称、逐步、均匀地拧紧。
(4) 清洗剂应与球阀中的橡胶部件、塑料部件、金属部件和工作介质(如气体)相容。当工作介质是气体时，金属部件可以用汽油(GB484-89)清洗。非金属部件用纯水或酒精清洗。
(5) 分解的每个球阀零件都可以通过浸泡来清洗。未分解的非金属零件的金属零件可以用干净、干净的丝布(以避免纤维脱落和附着在零件上)擦洗。清洁时，必须清除附着在墙上的所有油、污垢、胶水、灰尘等。
(6) 球阀分解再装配时，必须小心防止损坏零件的密封面，尤其是非金属零件。取出O型圈时，应使用专用工具。
(7) 清洗后，需要经过清洗后的墙面清洗剂挥发(可用未浸泡的丝布擦拭)组装，但不得长时间搁置，否则会生锈，被灰尘污染。
(8) 装配前应清洗新零件。
(9) 使用润滑脂进行润滑。润滑脂应与球阀金属材料、橡胶部件、塑料部件和工作介质相容。当工作介质是气体时，可以使用特殊的221润滑脂。在密封件安装槽表面涂上薄层润滑脂，在橡胶密封件上涂上薄层润滑脂，在阀杆密封面和摩擦表面涂上薄层润滑脂。
(10) 装配过程中，不得污染金属碎屑、纤维、油(规定除外)、灰尘等杂质、异物，粘附或停留在零件表面或进入内腔。

结构特点

浮动软密封不锈钢球阀用于PN16~PN63 的各种管路上，用于截断或接通管路中的介质，选用不用的材质，可分别适用于水、蒸汽、 油品、液化气、天然气、煤气、醋酸、氧化性介质、尿素等多种介质。
a、 在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的 流过
b、 球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻、便于管道安装。

标准与规范



设计标准	结构长度	法兰连接尺寸	试验与检验	压力-温度
GB/T 12237 AP16D	GB/T 12221	JB/T 79 HG20592	JB/T 9092 GB/T 13927	GB/T 12224 ASME B16.34



性能参数

序号	项目名称	项目名称
		PN16	PN25	PN40	PN64
1	公称压力(MPa)	1.6	2.5	4	6.4
2	壳体强度试验压力 (MPa)	2.4	3.75	6	9.6
3	高压密封试验压力 (MPa)	1.76	2.75	4.4	7.04
4	常温下工作压力 (MPa)	≤1.6	≤2.5	≤4.0	≤6.4



产品规范



零件名称	材质名称
阀体	ZG08Cr18Ni9	ZG08Cr18Ni10	A351CF8	A351CF8M	A351CF3	A351CF3M
阀盖	ZG08Cr18Ni9	ZG08Cr18Ni10	A351CF8	A351CF8M	A351CF3	A351CF3M
球体	08Cr18Ni9	08Cr18Ni10	A182 F304	A182 F316	A182 F304L	A182F316L
阀座	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
阀杆	08Cr18Ni9	08Cr18Ni10	A182 F304	A182 F316	A182 F304L	A182 F316L
垫片	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
螺栓	08Cr18Ni9	08Cr18Ni10	A193 B8	A193 B8M	A193 B8M	A193 B8M
螺母	08Cr18Ni9	08Cr18Ni10	A1948	A1948M	A1948M	A1948M
使用温度	-46~200℃	-46~200℃	-46~200℃	-46~200℃	-46~200℃	-46~200℃
适用介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质

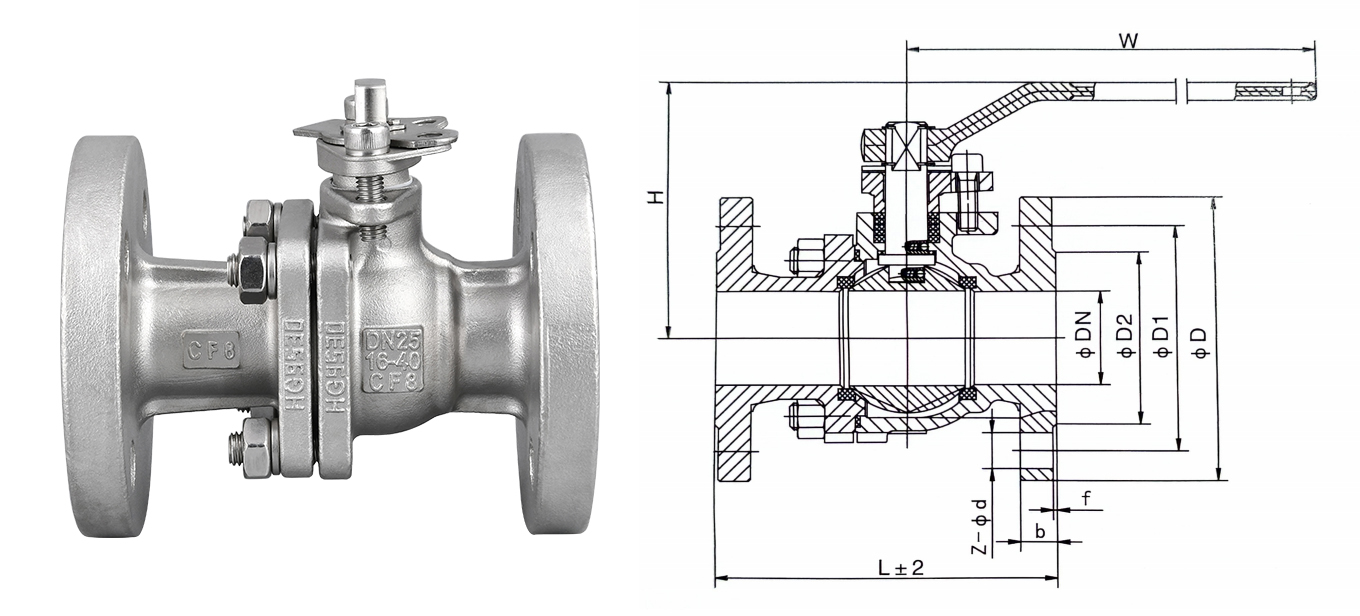

主要外形和连接尺寸



产品型号	公称通径 DN	PN.6MPa								WT (kg)
		L	D	D1	D2	b	Z- φd	H	W
Q41F-16P Q41F-16R	15	130	95	65	45	14	4- φ14	78	140	3
	20	140	105	75	55	14	4- φ14	84	160	4
	25	150	115	85	65	14	4- φ14	95	180	5
	32	165	135	100	78	16	4- φ18	150	250	9
	40	180	145	110	85	16	4- φ18	150	300	11
	50	200	160	125	100	16	4- φ18	170	350	15
	65	220	180	145	120	18	4- φ18	195	350	19
	80	250	195	160	135	20	8- φ18	215	400	27
	100	280	215	180	155	20	8- φ18	250	500	38
	125	320	245	210	185	22	8- φ18	265	600	58
	150	360	280	240	210	24	8- φ18	270	800	81
	200	400	335	295	265	26	12- φ23	330	800	95



续表

产品型号	公称通径 DN	PN2.5MPa								WT (kg)
		L	D	D1	D2	b	Z- φd	H	W
Q41F-25P Q41F-25R	15	130	95	65	45	16	4- φ14	103	100	3
	20	140	105	75	55	16	4- φ14	112	160	4
	25	150	115	85	65	16	4- φ14	123	160	6
	32	165	135	100	78	18	4- φ18	150	250	10
	40	180	145	110	85	18	4- φ18	156	250	14
	50	200	160	125	100	20	4- φ18	172	350	20
	65	220	180	145	120	22	8- φ18	197	350	25
	80	250	195	160	135	22	8- φ18	222	450	30
	100	280	230	190	160	24	8- φ23	253	450	40
	125	320	270	220	188	28	8- φ25	275	600	65
	150	360	300	250	218	30	8- φ25	286	800	85
	200	400	360	310	278	34	12- φ25	360	1200	100

续表

产品型号	公称通径 DN	PN4.0MPa								WT (kg)
		L	D	D1	D2	b	Z- φd	H	W
Q41F-40P Q41F-40R	15	130	95	65	45	16	4- φ14	103	100	3
	20	140	105	75	55	16	4- φ14	112	160	4
	25	150	115	85	65	16	4- φ14	123	160	6
	32	180	135	100	78	18	4- φ18	150	250	10
	40	200	145	110	85	18	4- φ18	156	250	14
	50	220	160	125	100	20	4- φ18	172	350	20
	65	250	180	145	120	22	8- φ18	197	350	25
	80	280	195	160	135	22	8- φ18	222	450	30
	100	320	230	190	160	24	8- φ23	253	600	40
	125	400	270	220	188	28	8- φ25	275	800	65
	150	400	300	250	218	30	8- φ25	286	1200	85
	200	502	375	320	282	38	12- φ30	340	1400	100

续表

产品型号	公称通径 DN	PN6.4MPa								WT (kg)
		L	D	D1	D2	b	Z- φd	H	W
Q41F-64P Q41F-64R	15	140	105	75	55	18	4- φ14	105	130	3.1
	20	152	125	90	68	20	4- φ18	125	130	4.9
	25	180	135	100	78	22	4- φ18	135	160	7.2
	32	200	150	110	82	24	4- φ23	150	160	8.7
	40	220	165	125	95	24	4- φ23	165	230	12.1
	0.5	250	175	135	105	26	4- φ23	175	230	16.7
	65	280	200	160	130	28	8- φ23	200	400	28.2
	80	320	210	170	140	30	8- φ23	210	400	369
	100	360	250	200	168	32	8- φ25	250	700	66
	125	381	295	240	202	36	8- φ34	295	1100	98
	150	403	340	280	240	38	12- φ34	340	1500	142
