J41W 美标法兰截止阀 - 法兰截止阀_不锈钢法兰截止阀

我公司生产的美标截止阀，完全按照美国标准设计制造，结构美观、先进。阀门的启闭件是阀瓣，流向为低进出高出，截止阀全开和全关阀杆来操作阀门，锥形的阀瓣可以很好的进到节流作用，不能起调节作用。主要用于石油、化工、制药、化肥、电力行业等各种工况的管路上切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

性能参数

序号	项目名称	项目名称
序号	项目名称	150(Lb)	300(Lb)	600(Lb)	900(Lb)	1500(Lb)	2500(Lb)
1	公称压力PN(MPa)	2.0	5.0	10.0	15.0	25.0	45.0
2	壳体强度试验压力 (MPa)	3.0	7.5	15.0	22.5	37.5	67.5
3	高压密封试验压力 (MPa)	2.2	5.5	11.0	16.5	27.5	49.5
4	常温下工作压力 (MPa)	≤2.0	≤5.2	≤15.6	≤10.4	≤25.8	≤45.8

产品规范

设计标准	结构长度	法兰连接尺寸	试验与检验	压力与温度基准
BS 1873	ASME B16.10	ASME B16.5	API 598	ASME B16.34

主要零件材料

零件名称	材料名称
阀体	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
阀盖	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
阀板	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
密封面	2Cr13	STL	本体/STL	本体/STL	本体/STL	本体/STL
阀杆	A182 F6a	A182 F11	A182 F304	A182 F316	A182 F304L	A182 F316L
垫片	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨
螺栓	A193 B7	A193 B7	A193 B8	A193 B8M	A193 B8M	A193 B8M
螺母	A194 2H	A194 6	A194 8	A194 8M	A194 8M	A194 8M
使用温度	-29~425℃	-29~540℃	-46~425℃	-46~425℃	-46~425℃	-46~425℃
适用介质	水、蒸汽、油品等	水、蒸汽等	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质

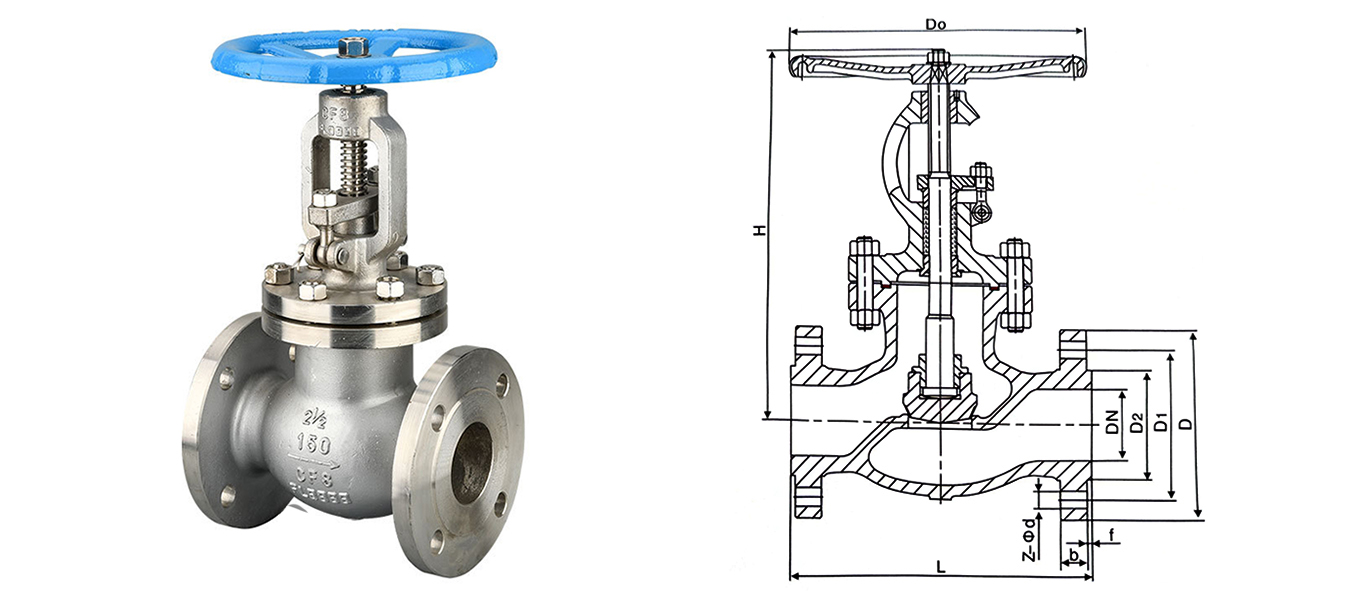

尺寸数据

DN	DN/in	L	D	D1	D2	b	z×φd	H	Do	重量/kg
150(Lb)
15	1/2	108	90	60.5	35	10	4×φ15	241	125	—
20	3/4	117	100	70	43	11	4×φ15	241	125	—
25	1	127	110	79.5	51	12	4×φ15	242	125	—
32	1¼	140	120	89	63	13	4×φ15	280	160	—
40	1½	165	130	98.5	73	15	4×φ15	286	160	—
50	2	203	150	120.5	92	16	4×φ19	368	200	18
65	2½	216	180	139.5	105	18	4×φ19	387	200	30
50	3	241	190	152.5	127	19	4×φ19	411	250	41
100	4	292	230	190.5	157	24	8×φ19	454	250	64
125	5	356	255	216	186	24	8×φ22	455	355	86
150	6	406	280	241.5	216	26	8×φ22	541	355	113
200	8	495	345	298.5	270	29	8×φ22	651	450	115
250	10	622	405	362	324	31	12×φ25	800	450	178
300	12	698	485	432	381	32	12×φ25	1231	500	264
350	14	787	535	476.5	413	35	12×φ29	1450	600	370
400	16	914	595	534.5	470	37	16×φ29	1645	600	500
450	18	一	635	577.5	533	40	16×φ32	—	610	1400
300(Lb)
15	1/2	152	95	66.5	35	15	4×φ15	241	125	—
20	3/4	178	120	82.5	43	16	4×φ19	241	125	—
25	1	203	125	89	51	18	4×φ19	283	160	—
32	1¼	216	135	98.5	63	19	4×φ19	320	200	—
40	1½	229	155	114.3	73	21	4×φ22	322	200	—
50	2	267	165	127	92	23	8×φ19	399	200	25
65	2½	292	190	149	105	26	8×φ22	438	250	30
80	3	318	210	168.5	127	29	8×φ22	464	280	35
100	4	356	255	200	157	32	8×φ22	565	355	56
125	5	400	280	235	186	35	8×φ22	614	400	96
150	6	444	320	270	216	37	12×φ22	717	450	120
200	8	559	380	330	270	42	12×φ25	930	500	212
250	10	622	445	387.5	324	47.7	16×φ29	1012	450	330
300	12	711	520	451	381	50.8	16×φ32	1231	500	472
350	14	762	585	514.5	413	54	20×φ32	1450	600	715
400	16	864	650	571.5	470	57.2	20×φ35	1645	600	920

续表

DN	DN/in	L	D	D1	D2	b	z×φd	H≈	Do≈	重量/kg
600(Lb)
15	1/2	165	95	66.5	35	22	4×φ15	100	156	—
20	3/4	190	120	82.5	43	23	4×φ19	100	161	—
25	1	216	125	89	51	25	4×φ19	125	187	—
32	1¼	229	135	98.5	63	28	4×φ19	160	214	—
40	1½	241	155	114.3	73	30	4×φ22	160	252	—
50	2	292	165	127	92	33	8×φ22	180	430	35
65	2½	330	190	149	100	36	8×φ22	250	480	50
80	3	356	210	168	127	39	8×φ22	250	530	60
100	4	432	275	216	157	45	8×φ25	350	650	110
125	5	508	330	266.5	186	52	8×φ29	350	750	200
150	6	559	355	292	216	55	12×φ29	450	850	230
200	8	660	420	349	270	63	12×φ32	500	1050	410
250	10	787	510	432	324	71	16×φ35	600	1257	625
300	12	838	560	489	381	74	20×φ35	680	1468	960
350	14	889	605	527	413	77	20×φ38	760	1623	1300
400	16	991	685	603	470	84	20×φ41	760	1816	1590
900(Lb)
50	2	368	216	165	92	46	8×φ26	569	320	65
65	2½	419	244	191	105	49	8×φ29	569	320	75
80	3	381	241	191	127	46	8×φ26	604	360	105
100	4	457	292	235	157	52	8×φ32	708	450	165
125	5	559	349	279	186	58	8×φ35	780	560	260
150	6	610	381	318	216	63	12×φ32	890	630	330
200	8	737	470	394	270	71	12×φ29	1240	720	690
250	10	838	545	470	324	77	16×φ39	1651	760	1300
1500(Lb)
65	2½	419	244	190	105	42	8×φ29	461	400	65
80	3	470	267	203	127	48	8×φ32	554	450	95
100	4	546	311	241	157	54	8×φ35	639	500	155
125	5	673	375	292	186	74	8×φ42	780	560	240
150	6	705	394	318	216	83	12×φ39	904	630	400
200	8	832	483	394	270	93	12×φ45	1140	560	640
2500(Lb)
65	2½	508	267	197	125	65	8×φ32	492	400	82
80	3	578	305	229	127	74	8×φ35	59	450	112
100	4	673	356	273	157	84	8×φ42	715	560	230
125	5	794	419	324	186	100	8×φ48	830	630	400
150	6	914	483	368	216	115	8×φ54	1070	560	650
200	8	890	550	438	270	134	12×φ54	1180	630	1100
